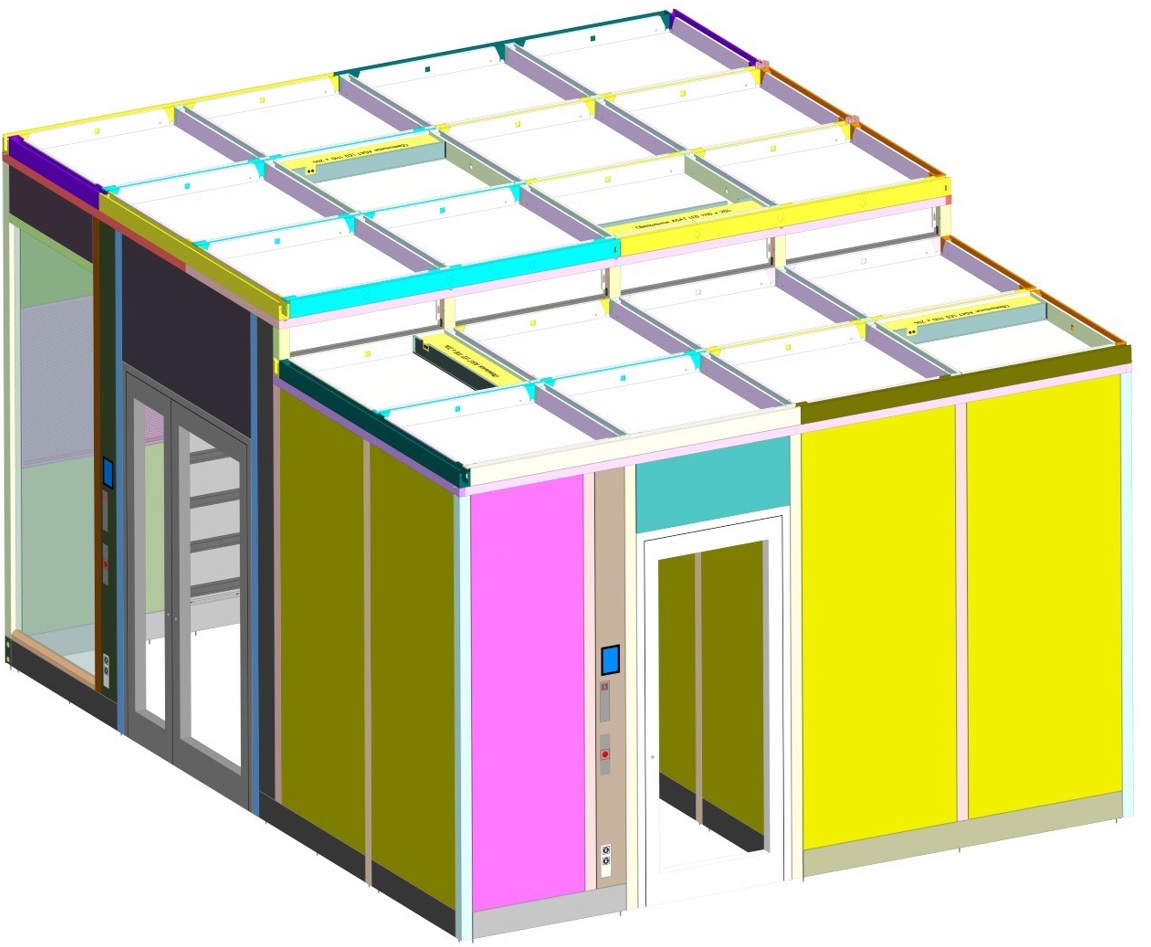

Стеновые и потолочные панели

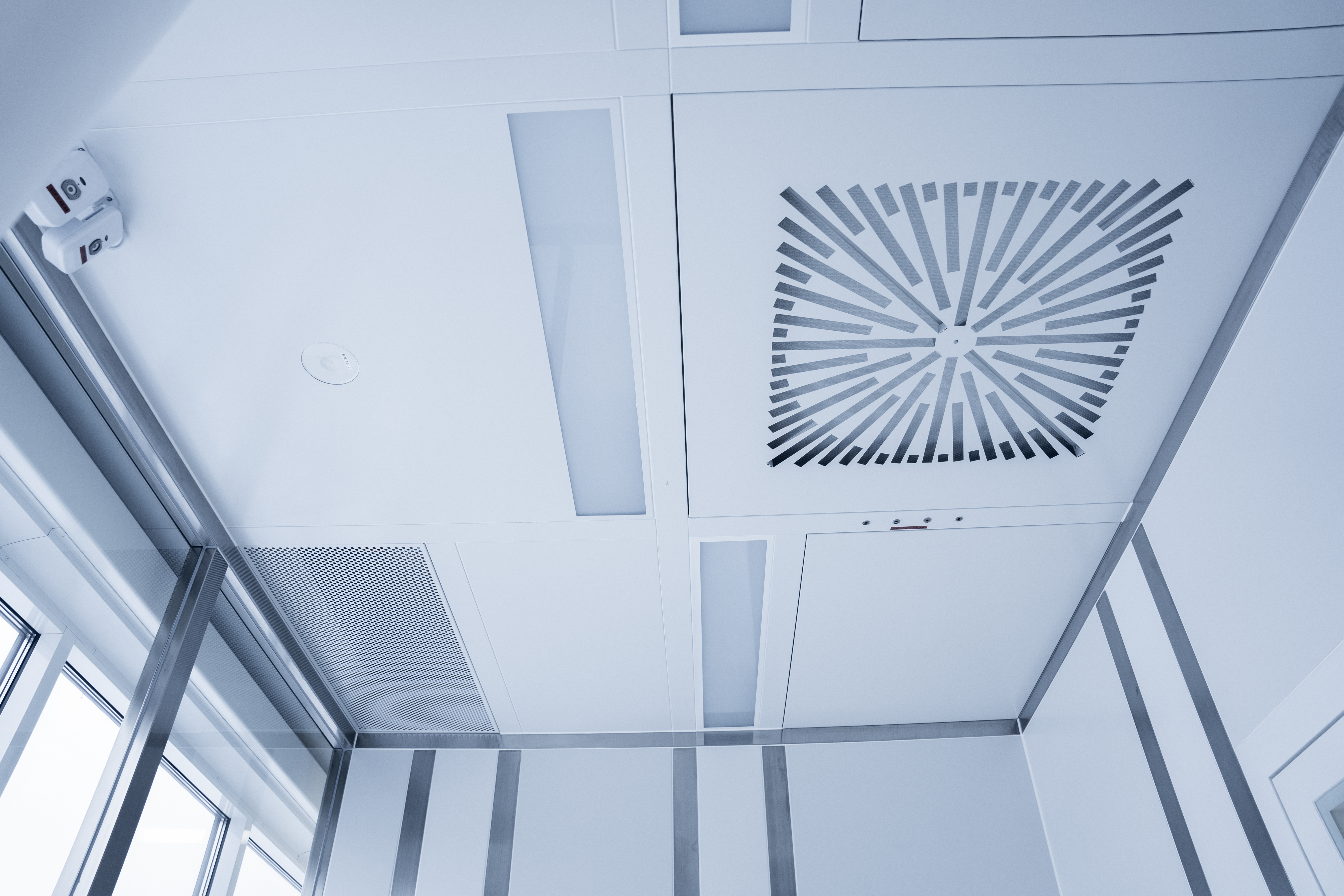

Основные элементы системы потолочной решетки:

> потолочный профиль
> потолочная панель
> панель под светильник
> панели технологического оборудования
> потолочная крышка (панель ходимая)

Система имеет высоту всех смонтированных элементов 120 мм.

Потолочный профиль

Конструкция состоит из оцинкованной листовой стали с порошковым покрытием RAL 9016 (стандартный цвет, возможна замена на усмотрение заказчика). Стандартное расстояние в решетке между несущими профилями 1,2 м, максимальное расстояние между несущими подвесами потолочных профилей 2,40 м.

За счет конструкции в виде короба и заложенных отверстий для крепежа, вся собранная конструкция имеет прочное соединение, образуя единую несущую конструкцию.

Вся система подвешивается с помощью специально сформированных кронштейнов и тяг к бетонному перекрытию или несущим металлоконструкциям.

Потолочная панель

Для системы потолочной решетки имеет стандартный размер 1,2 х 1,2 м, возможно изготовление панелей с размером под требуемую ячейку, состоящая из оцинкованной листовой стали с порошковым покрытием
RAL 9016 (стандартный цвет, возможна замена на усмотрение заказчика). Покрытие обладает превосходной механической и УФ-стойкостью.

Панели предназначены для газо- и пыленепроницаемой установки
в опорную решетчатую конструкцию в ячейках без осветительных приборов и диффузионных решеток. При реконструкции помещения панели легко демонтируются и монтируются в любую ячейку системы потолочной решетки.

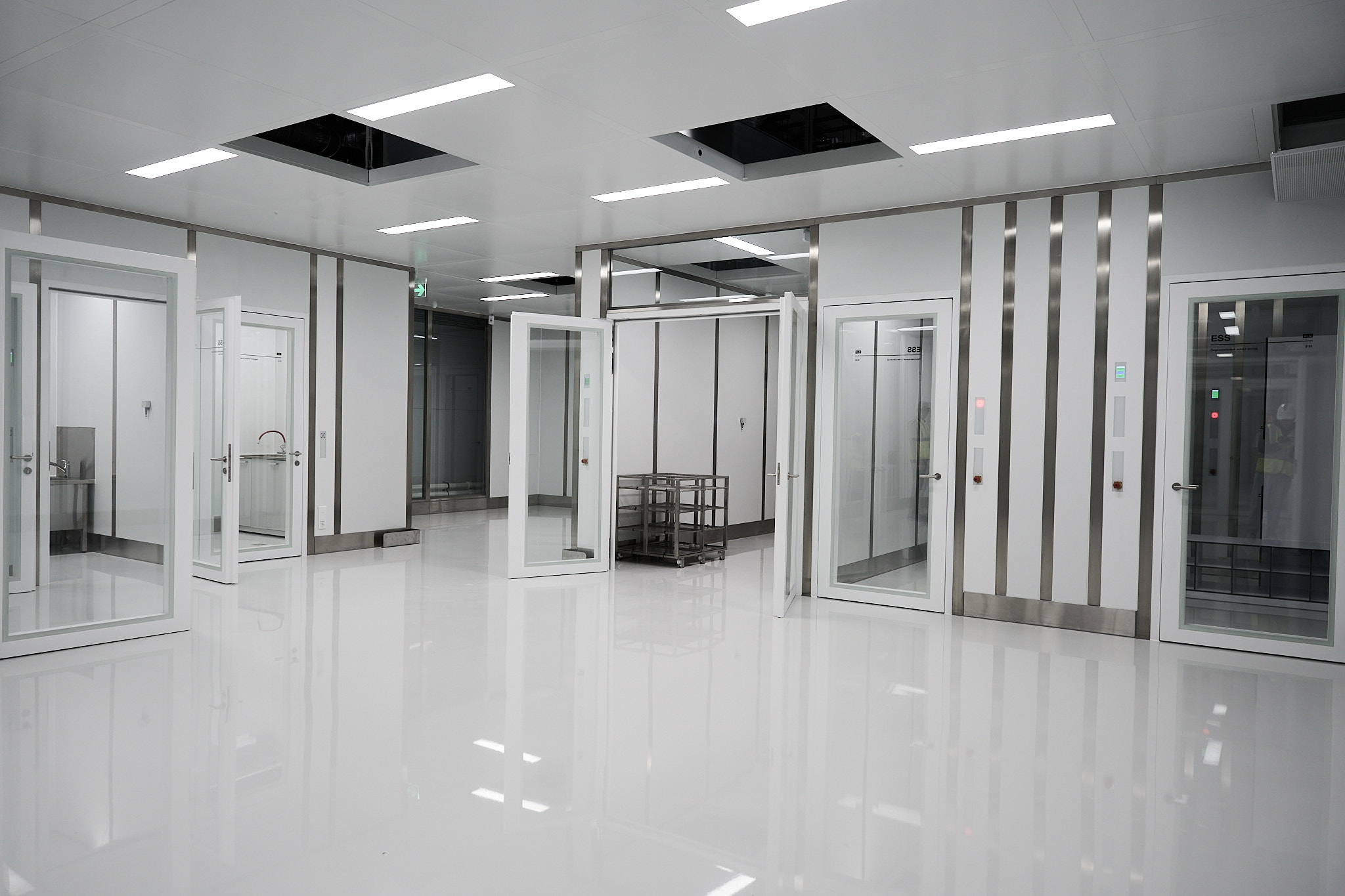

Потолочная панель со светильником

Для монтажа светильников в потолочной панели выполняется вырез (на производстве МатриксВолл). Панель со светильником включает в себя:

• закаленное стекло толщиной 4 мм, которое вклеивается на производстве МатриксВолл

• светодиодный светильник IP40, который устанавливается, подключается и обслуживается из запотолочного пространства, а не со стороны чистого помещения

• сверху потолочная панель закрывается ходимой панелью, что препятствует попаданию пыли и воды в светильник

Потолочные крышки (панель ходимая)

Состоящая из оцинкованной листовой стали. Панель укладывается
на потолочные панели с зацепом к потолочному профилю и стягиваются специальными кронштейнами, для достижения более прочной конструкции.

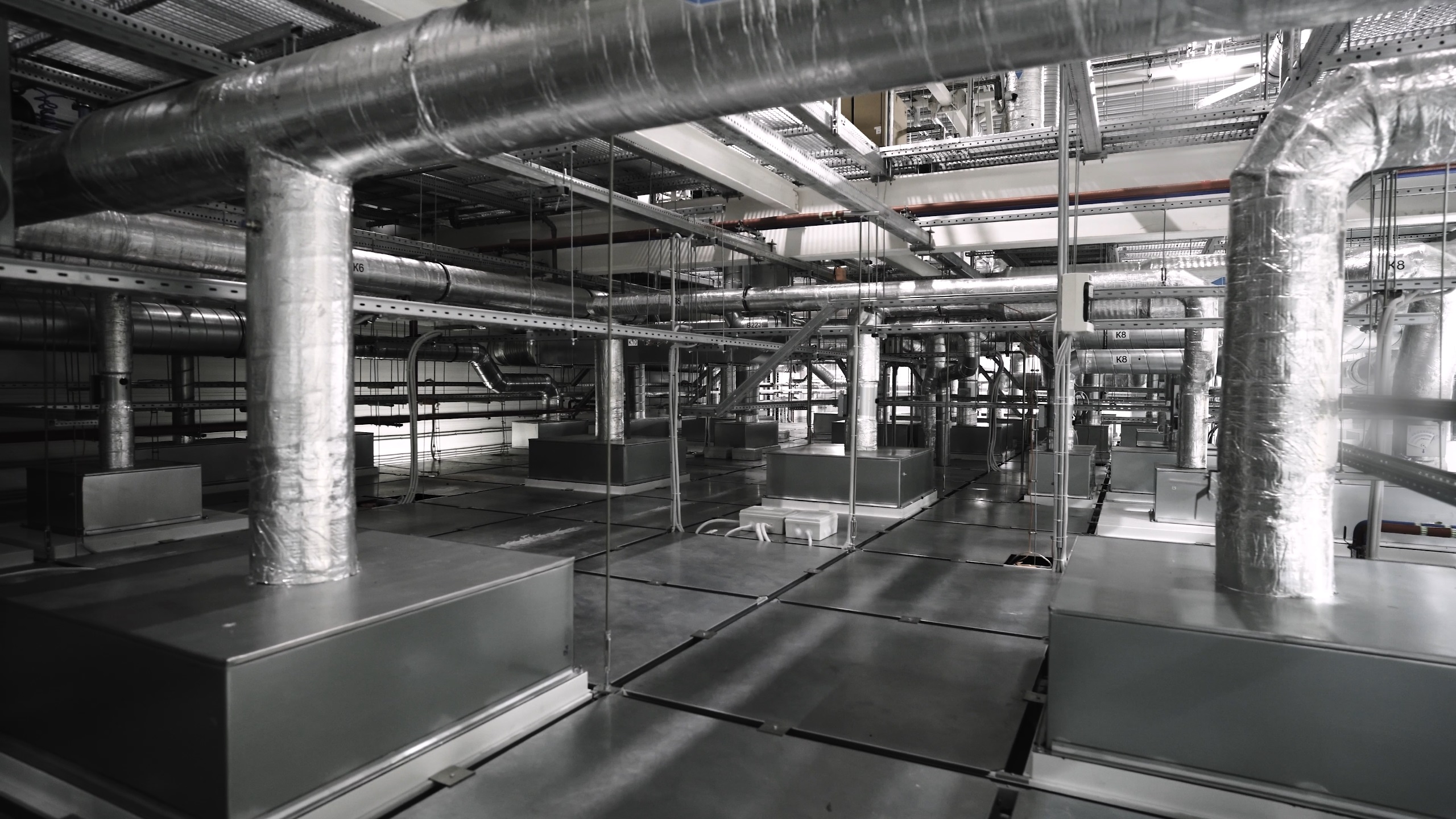

Смонтированная потолочная система, позволяет практически без ограничений монтировать технологическое оборудование и перемещаться за потолочным пространством с допустимой нагрузкой 150 кг на 1м².

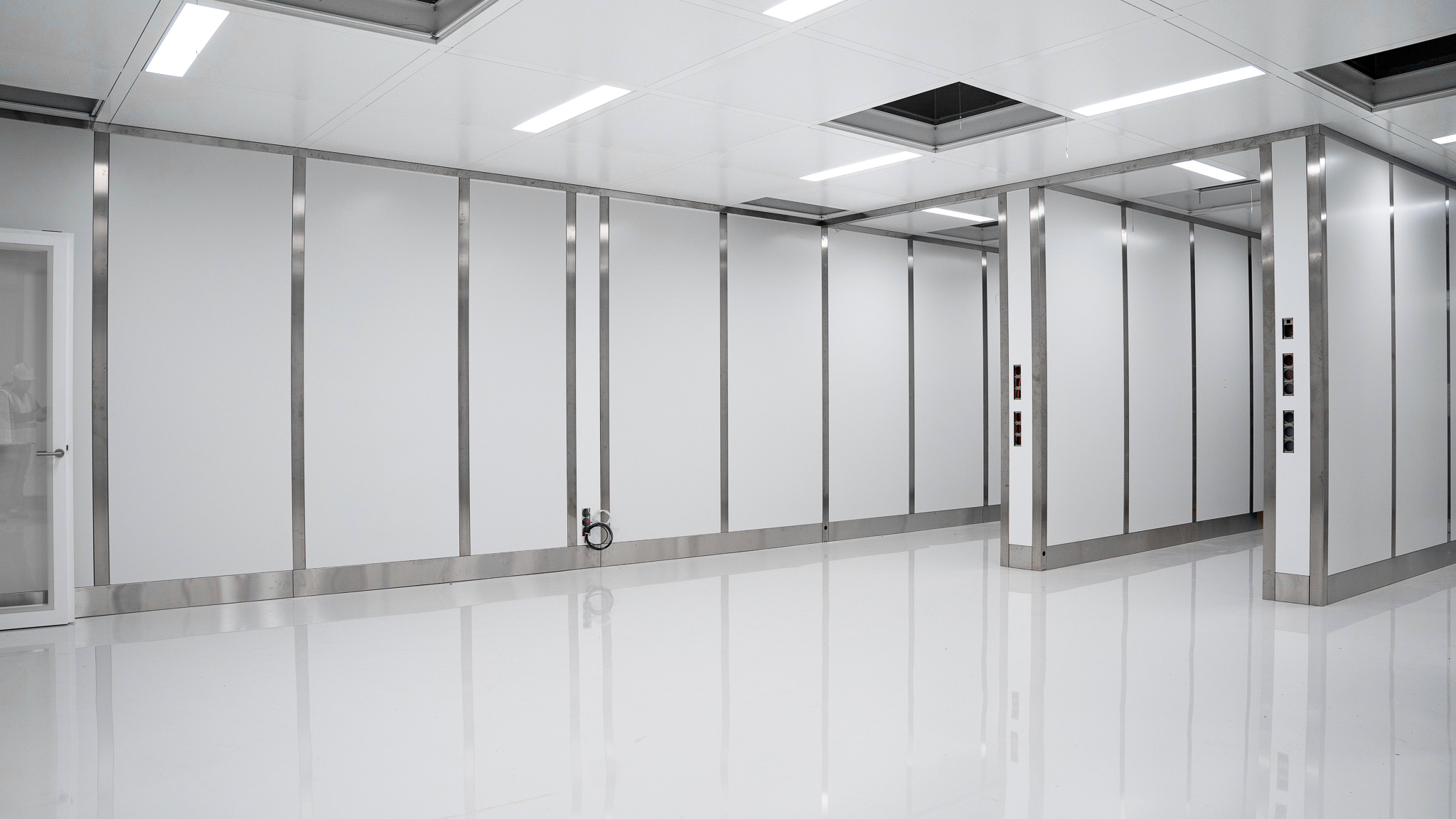

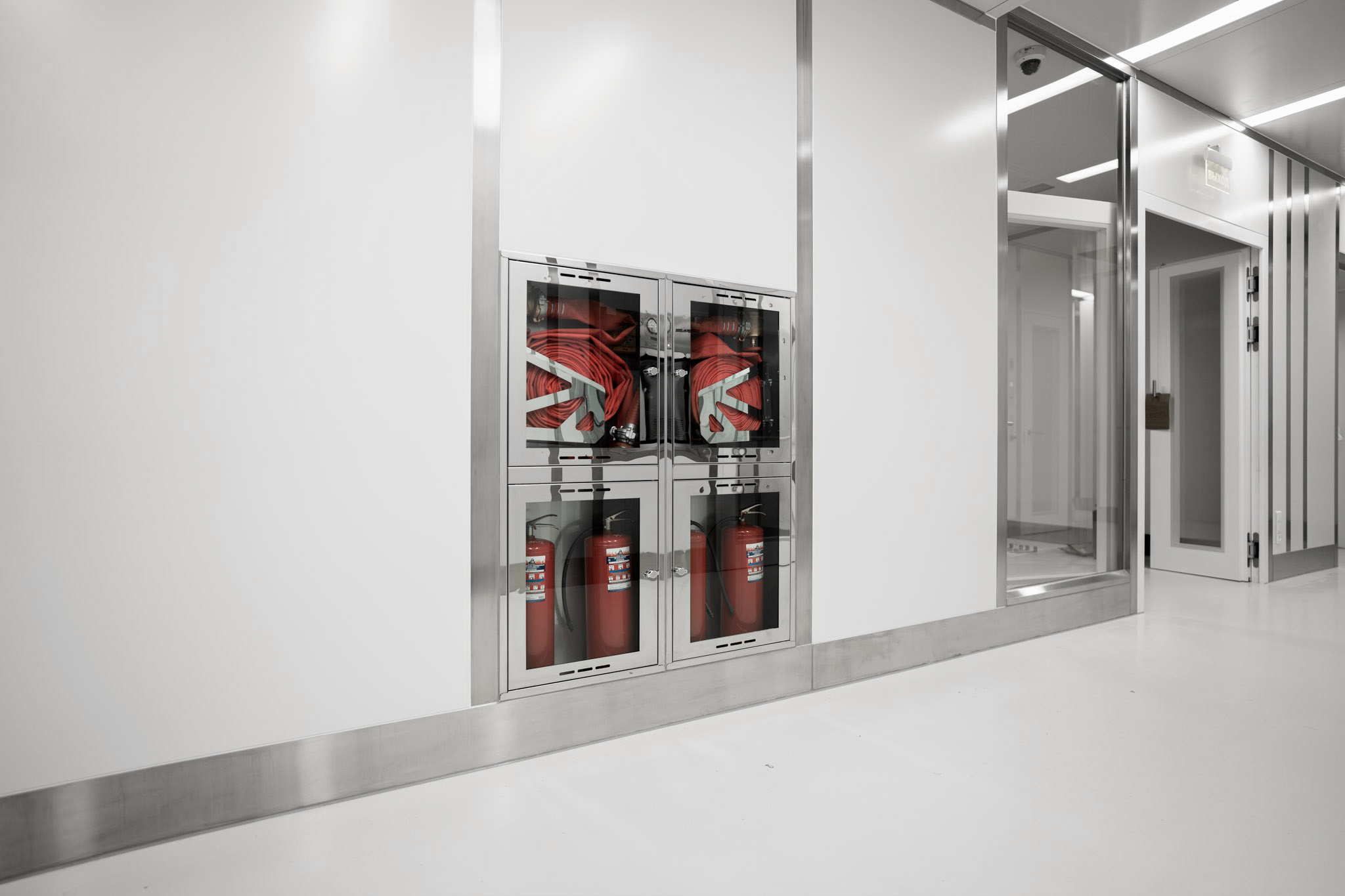

Основные элементы системы стен:

> напольный плинтус
> колонна (стеновая опора)
> стеновые панели
> стеклянные панели
> U образная потолочная направляющая стеновой панели
> потолочная направляющая стеклянной панели 10 мм

Система стены имеет толщину всех смонтированных элементов 80 мм.
В высоту (по запросу заказчика) до 6 м.

Напольный плинтус

Имеет стандартный размер — высота 180 мм, длина до 2,4 м, образует соединение между стеной и готовым уровнем пола.

Конструкция состоит из нержавеющей стали AISI304 и ребер жесткости
из оцинкованной стали, образуя ударопрочную и несущую конструкцию.

Монтаж производится на пол в соответствии с планом помещений, крепление производится механически к полу анкерным винтом.

Колонны (стеновые опоры)

Устанавливаются согласно проекту в точке сетки стены. Обычная сетка составляет 1,2 м, однако могут быть реализованы другие размеры сетки.
Конструкция состоит из профильной трубы 80х80мм. сталь нержавеющая AISI304.

Монтаж производится как на пол, так и на напольный плинтус, согласно нагрузке.

В зависимости от требований в эту каркасную конструкцию стены могут быть вставлены различные стеновые панели, т. е. стандартные стеновые панели одна/двуслойные, стеклянная панель, или двери. Так же конструктив позволяет монтировать между двух колонн стены сборного исполнения,
т.е.  стеновая панель / стеклянная панель, стеновая панель / стеклянная панель / стеновая панель, любого размера.

U-образный потолочный профиль

Образует соединение стены (стеновая система) с потолком (система потолочной решетки) чистого помещения.

Помимо своей функции удерживающего элемента для стены, потолочный профиль также уравновешивает разницу высот между изменяющимися потолочными нагрузками или неровностями пола. Профиль изготовлен
из нержавеющей стали AISI304.

Отдельные стыки профиля всегда соответствуют настенной сетке. Стандартная длина профиля составляет 2400 мм. Возможны
специальные длины от 240 до 3600 мм.

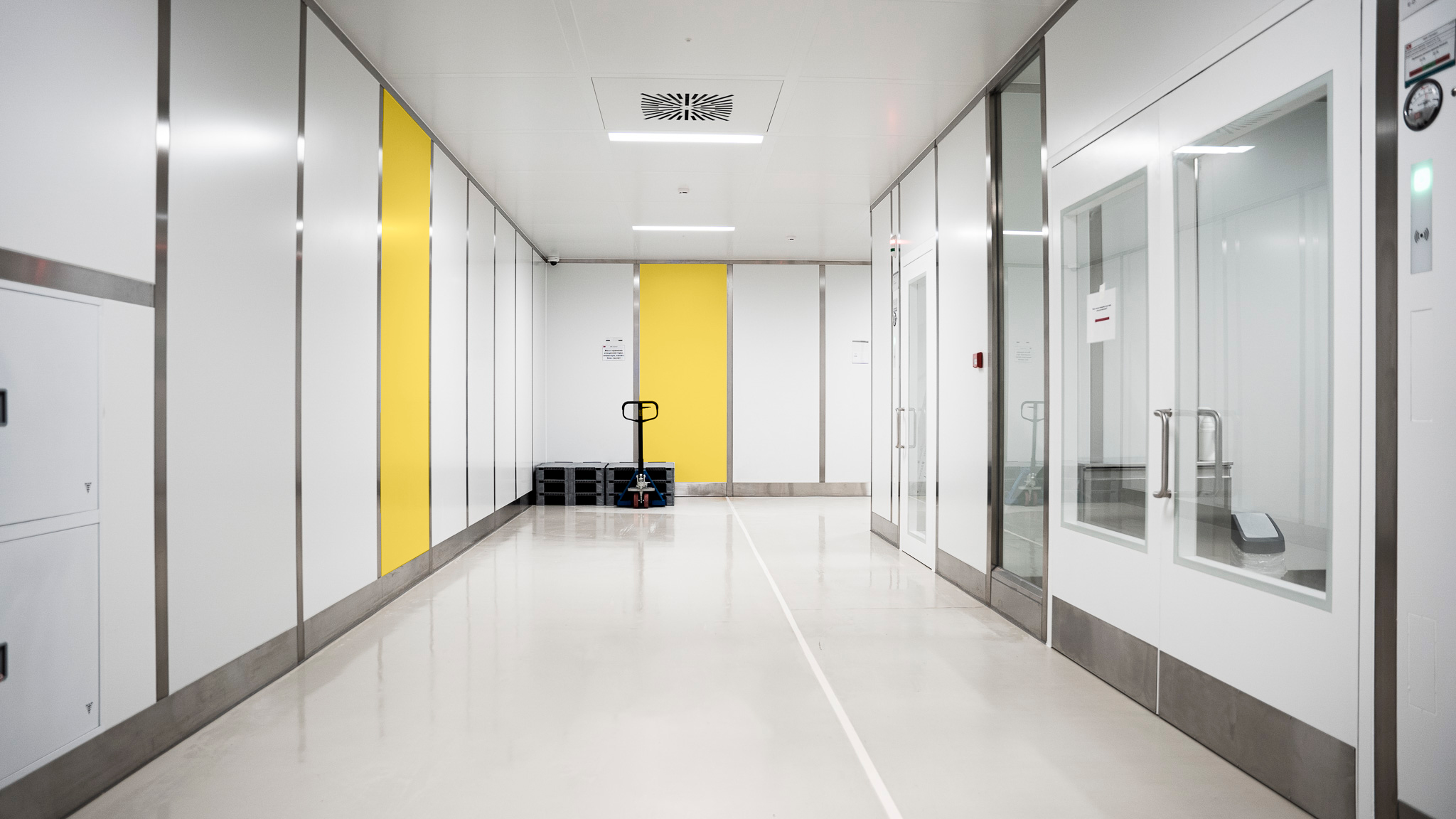

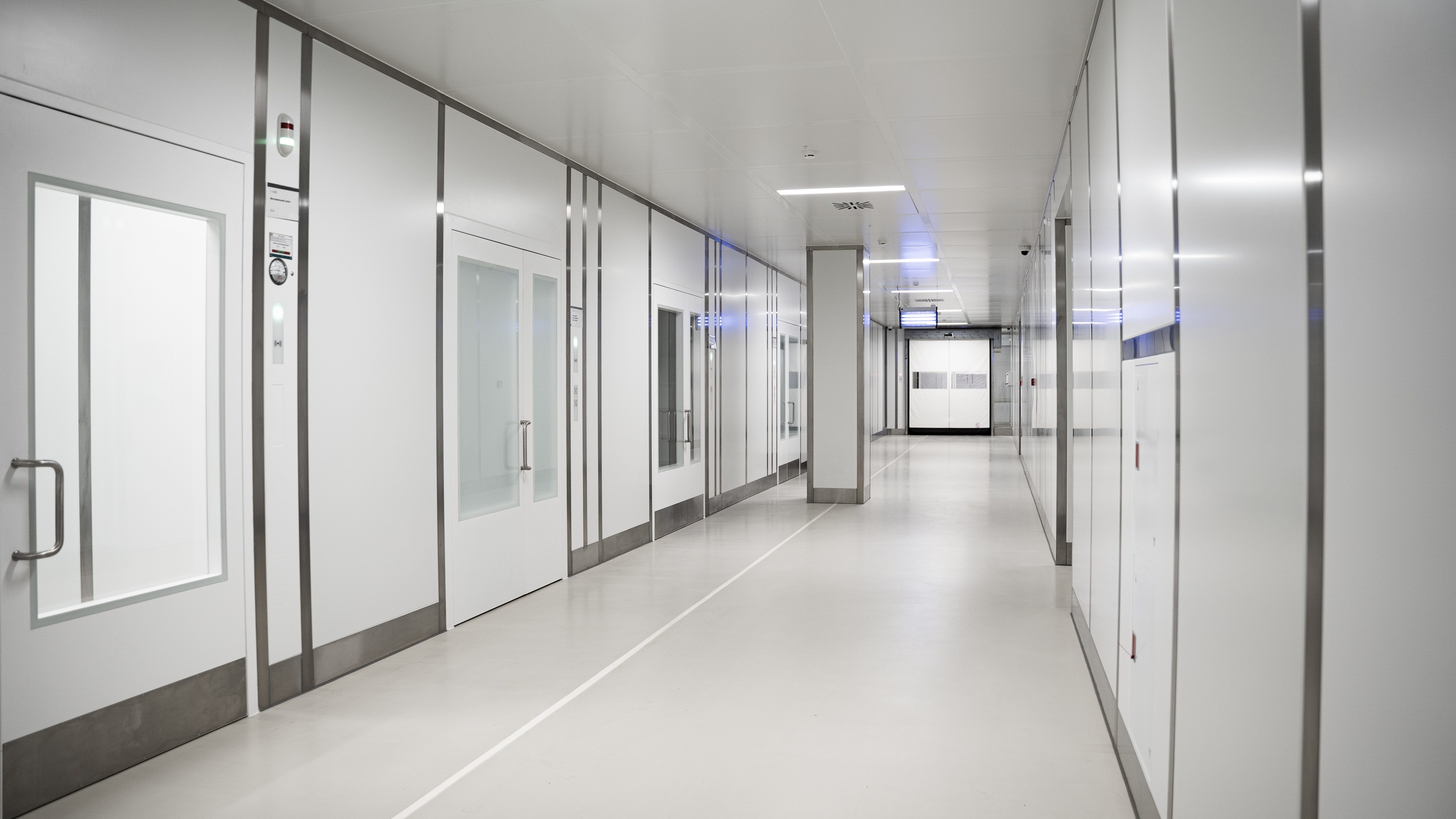

Стеновая панель

Устанавливается заподлицо на напольный плинтус, между двумя
колоннами на защелки, вверху в U-образный потолочный профиль,
где стыки рассчитаны таким образом, чтобы поверхность стены образовывала гладкую поверхность.

Стандартная ширина панели от 240 до 1200 мм, высота от 240 до 4000 мм. Если высота превышает 4000 мм, панель устанавливается через переходной профиль.

Конструкция состоит из оцинкованной листовой стали с порошковым покрытием RAL 9016 с лицевой стороны. Для усиления к тыльной стороне панелей приклеены профили из гнутой листовой стали.

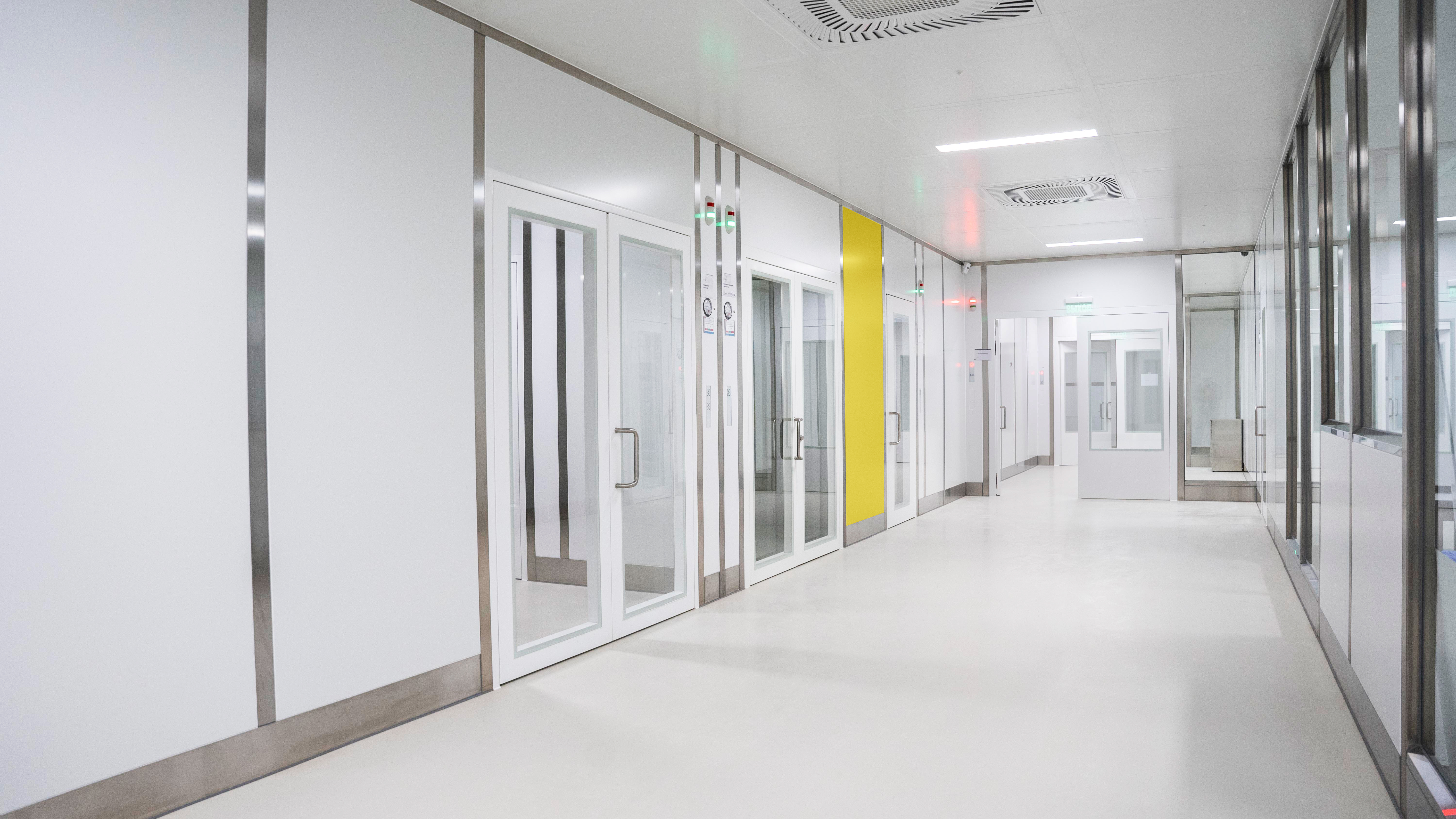

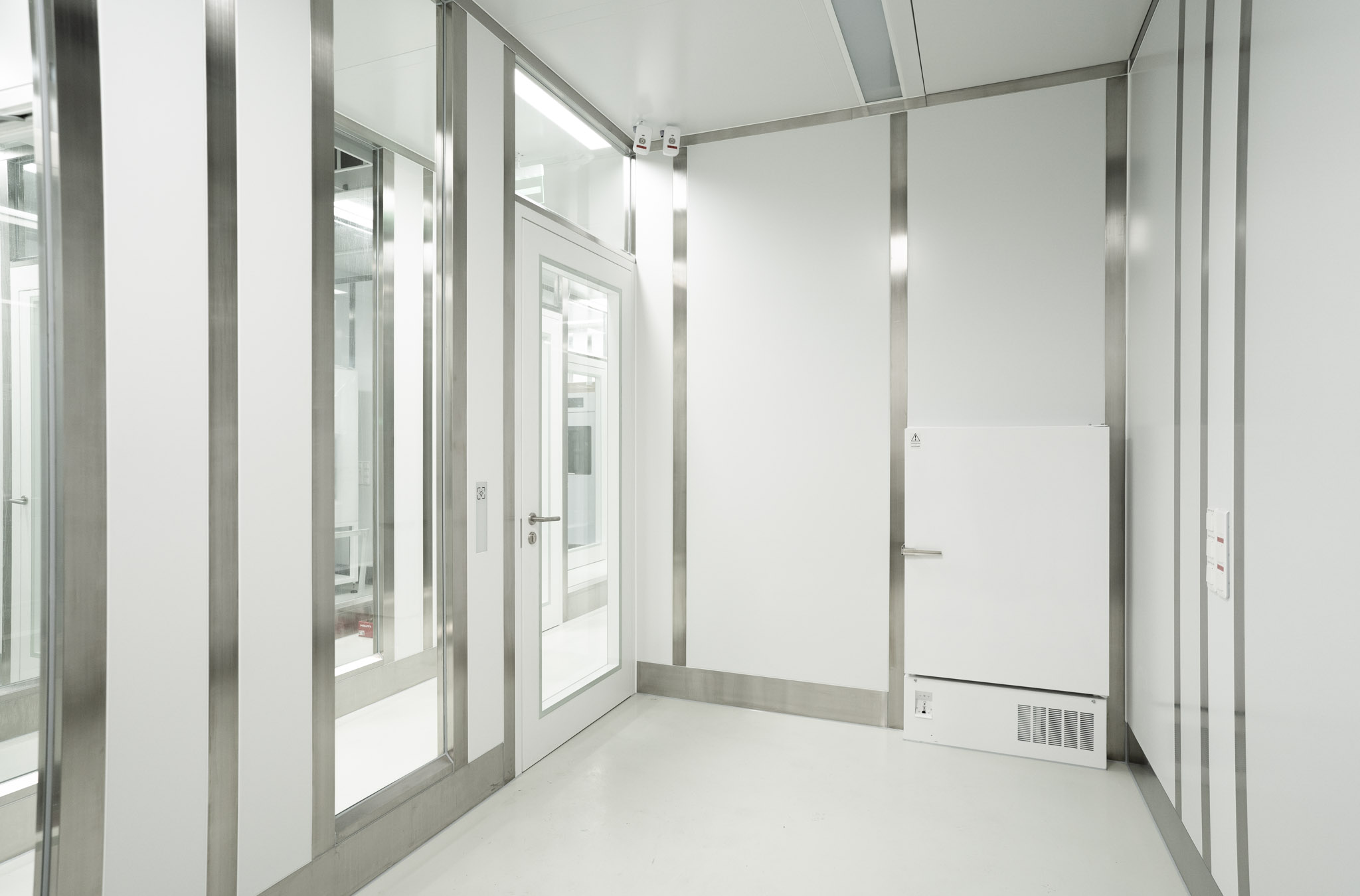

Стеклянные панели

Устанавливается по центру на напольный плинтус и закрывается декоративным профилем, между двумя колоннами, вверху в потолочный направляющий профиль стеклянной панели. Панель изготовлена
из закаленного стекла толщиной 10 мм.

Размеры стеклянной панели в зависимости от проекта.

• Все стыки конструкций чистых помещений (Система потолочной решетки и Система стен) герметизируются специальным герметиком для чистых помещений

• Все материалы, комплектующие, конструкции чистых помещений сертифицируются

Монтаж конструкций чистых помещений, производиться
с минимальным набором инструментов, без грузоподъемных
средств механизации и в короткие сроки
